Ответвительные зажимы RPN, RP, ОАЗ и КЗ: полные технические характеристики

Технический обзор ответвительных зажимов RPN, RP, ОАЗ и КЗ. Особенности монтажа на ВЛИ 6-20 кВ, допустимые сечения 35-240 мм2 и нюансы перехода с голого провода на СИП.

Надежность любой воздушной линии измеряется не прочностью столбов, а качеством контактных соединений. Старые методы скруток на высоковольтном оборудовании давно ушли в прошлое, уступив место специализированной арматуре. Ответвительные зажимы серий RPN, RP, ОАЗ и КЗ стали стандартом для создания безопасных разветвлений.

Эти устройства решают главную проблему энергетики — исключают переходное сопротивление в месте контакта. Ответвительные зажимы гарантируют стабильную передачу тока даже при пиковых нагрузках и температурных перепадах, сохраняя линию в рабочем состоянии годами.

Специфика работы с изолированными линиями

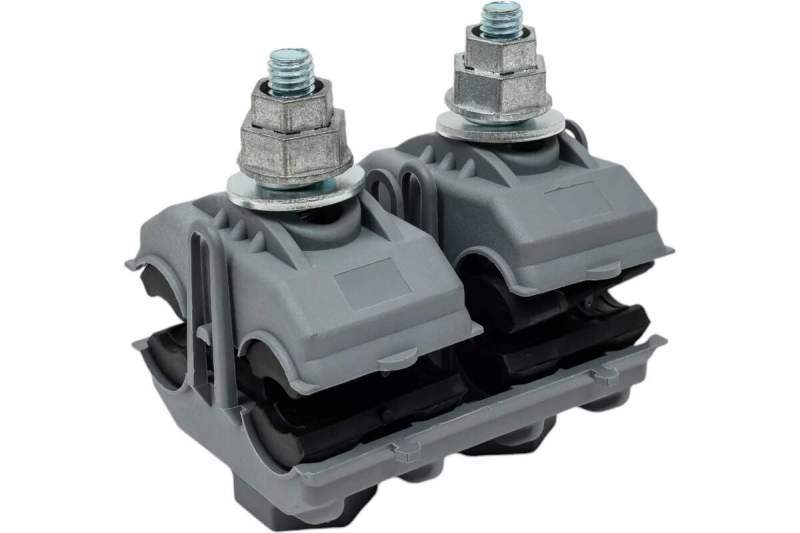

Зажимы марок RPN и RP разработаны специально для защищенных проводов на линиях напряжением 6-20 кВ. Их главная задача — создать электрический контакт без снятия изоляции с магистрали, что критически важно для безопасности монтажника и скорости работ. Зубцы контактных пластин прокалывают изоляционный слой, вгрызаясь в металл жилы, но не разрушая ее структуру.

Эти ответвительные зажимы покрывают широкий диапазон сечений, что делает их универсальными для большинства проектов ВЛИ:

• организация заходов на понижающие трансформаторные подстанции с высокой надежностью;
• подключение высоковольтных потребителей напрямую от магистрали;
• соединение магистральных проводов сечением от 35 до 240 мм2 с отводами аналогичного диаметра.

Использование таких комплектующих значительно упрощает логистику. Электрикам не нужно возить с собой десятки типоразмеров, так как один зажим часто перекрывает несколько диаметров кабеля.

Переход с неизолированных сетей

Совершенно иная инженерная задача возникает, когда нужно запитать современный СИП от старой линии с голыми проводами. Здесь в работу вступают ответвительные зажимы типов ОАЗ и КЗ. Они спроектированы так, чтобы создать гальваническую развязку и надежный мост между разными типами проводников, часто выполненных из разных металлов.

Ответвительные зажимы в Москве и регионах с активной программой реновации сетей чаще всего применяются именно для таких гибридных соединений. Конструкция этих изделий учитывает риск электрохимической коррозии.

Ключевая особенность монтажа этих устройств кроется в системе контроля усилия затяжки:

• зажимы комплектуются болтами со срывными головками для точной фиксации;
• монтаж происходит без динамометрического ключа, так как головка срывается сама при достижении нужного момента;
• исключается риск передавливания жилы, который мог бы привести к ее обрыву под механической нагрузкой.

После срыва головки соединение считается сформированным. Такая система сводит к минимуму влияние человеческого фактора при установке ответвительных зажимов на высоте.

Герметичность и механическая прочность

В третьем аспекте эксплуатации ответвительных зажимов на первый план выходит защита от внешней среды. Контактная группа не должна контактировать с влагой, пылью или агрессивными химическими примесями в воздухе. Зажимы RPN, RP и их аналоги обеспечивают полную герметичность соединения за счет качественных уплотнителей и специальных смазок внутри корпуса.

Вода не может проникнуть к месту прокола изоляции или прямого контакта с жилой. Это предотвращает окисление алюминия или меди, которое неизбежно ведет к перегреву и отгоранию отвода. Герметичные ответвительные зажимы сохраняют свои характеристики даже в условиях ледяного дождя или соленого морского тумана.

Механическая устойчивость корпусов также играет роль. Ответвительные зажимы испытывают постоянную вибрацию от ветра и весовую нагрузку от проводов. Пластик и металлические сплавы, из которых выполнены КЗ и ОАЗ, устойчивы к ультрафиолету и перепадам температур. Они не трескаются на морозе и не "текут" на жаре, удерживая контактные пластины в неизменном положении десятилетиями.
