Обзор способов водоотведения и конструкция современных канализационных систем для безопасного учета сточных вод

Обзор современных методов отвода воды и конструктивных решений систем канализации, их устройство и принципы работы для поддержания надежной эксплуатации инженерных сетей.

Применение насосных станций с автоматическим управлением позволяет эффективно справляться с подъемом стоков из низинных участков, уменьшает риск аварий и минимизирует затраты на техническое обслуживание. При проектировании следует обязательно предусматривать монтаж вентиляционных шахт для снижения концентрации вредных газов и предупреждения запахов.

Использование систем разделения дождевой и бытовой воды повышает срок службы сооружений и снижает нагрузку на очистные сооружения. В смешанных коллекторах рекомендуется устанавливать фильтры и решетки для защиты от крупных загрязнений, что предотвращает закупорки и аварийные ситуации.

Виды систем водоотвода для частных домов и городских построек

Для частных домов наиболее часто применяются локальные конструкции с использованием септиков и накопительных емкостей. Септики рекомендуются при отсутствии подключения к центральному коллектору: оптимальный объем для семьи из 4 человек – 3-4 м?, обеспечивающий стабильное осаждение и анаэробное разложение стоков.

В городской застройке преобладают сети с централизованными трубопроводами из ПВХ или ПП диаметром 100-300 мм. Диаметр подбирается на основе нормативных расходов, например, 150 мм подходит для жилых кварталов средней плотности (10-15 тыс. жителей). Для исключения засоров применяются трубы с уклоном 2-3%.

Альтернативой традиционным коллекторам в частном секторе служат инфильтрационные поля и дренажные канавы, если грунт обладает достаточной водопроницаемостью (не менее 10-5 м/с). Для условий с высоким уровнем грунтовых вод рекомендуется герметизация локальных резервуаров.

Тип	Область применения	Материал	Основные характеристики
Локальная емкость (септик)	Частные дома, дачи	Бетон, пластик	Объем 3-5 м?, анаэробное разложение, требует периодической очистки
Централизованный коллектор	Городская застройка	ПВХ, ПП	Диаметр от 100 до 300 мм, постоянный уклон 2-3%, высокая пропускная способность
Инфильтрационное поле	Низкая плотность застройки	Натуральный грунт	Требует фильтрацию и аэробное разложение, подходит при подходящем составе почвы
Дренажная канава	Приусадебные участки с высоким уровнем грунтовых вод	Песок, щебень	Отвод поверхностных и подсосных вод, минус высокие требования к проектированию

При проектировании для частных объектов в первую очередь учитывают глубину промерзания и особенности рельефа, чтобы предотвратить деформации и обеспечить долговечность трубопроводных линий. Для городских коммуникаций важна устойчивость к напору и возможность технологического обслуживания через ревизионные колодцы.

Особенности проектирования безнапорных и напорных канализационных сетей

При проектировании безнапорных трасс необходимо соблюдать минимальный уклон труб не менее 0,003 для труб диаметром от 100 до 200 мм, чтобы обеспечить самотечный поток и предотвращение заиливания. Максимальный уклон не должен превышать 0,02, иначе риск образования вихревых потоков и повышенного износа увеличивается. Диаметры выбираются с запасом на будущие нагрузки: для жилых зданий оптимально использовать трубы 150-250 мм.

Установка колодцев через каждые 80-120 м обеспечивает удобство очистки и осмотра, при этом глубина погружения коммуникаций рассчитывается с учетом промерзания грунта и возможности подземных нагрузок. Герметичность соединений требует использования резиновых уплотнителей или сварки для предотвращения инфильтрации грунтовых вод в трубу.

Сети под давлением проектируются с учетом расчётного напора, выбирается материал с устойчивостью к внутреннему давлению и коррозии – предпочтительны полиэтиленовые и ПВХ-трубы класса PN 10-16. Максимальное расстояние между опорами составляет 3-5 м в зависимости от рабочей среды и диаметра. Для снижения гидравлических потерь применяют фитинги с плавным радиусом поворота и минимальным количеством поворотных элементов.

На участках с перепадами высот более 3 м следует предусматривать аварийные и обслуживающие клапаны, а также устройства для сброса воздуха во избежание гидроударов и кавитации. В местах примыкания магистралей рекомендуются обратные клапаны с высоким быстродействием для исключения обратного потока.

При проектировании учитывают требования СНиП и ГОСТ по нагрузкам от грунта и эксплуатационным давлениям, а также выбирают системы с возможностью автоматического контроля герметичности и давления для своевременного выявления неисправностей или утечек.

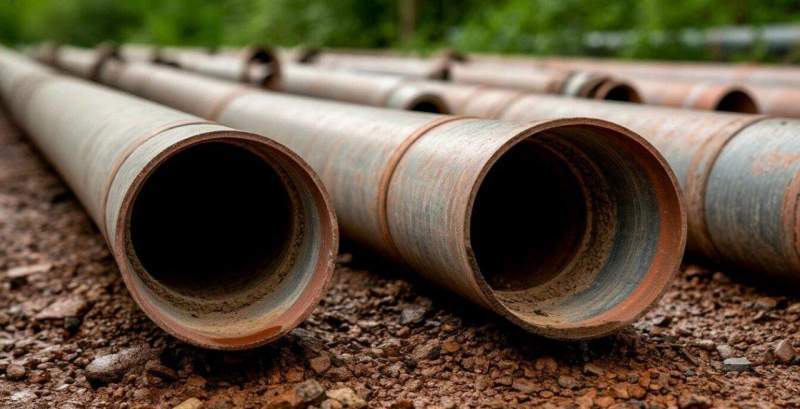

Материалы и конструктивные решения для современных труб и колодцев

Для труб оптимален полиэтилен высокого давления (ПНД) толщиной не менее 5 мм, обеспечивающий устойчивость к коррозии и агрессивным средам. Применение ПВХ труб с максимальным рабочим давлением до 10 атмосфер оправдано в магистральных сетях при средних нагрузках. Чугунные трубы сохраняют актуальность в местах с повышенными механическими воздействиями благодаря высокой прочности и износостойкости. Соединения обязаны иметь уплотнители из EPDM-резины для предотвращения протечек и компенсации температурных деформаций.

Колодцы выполняются из железобетонных колец с внутренним диаметров 1,0–2,0 м, что позволяет обеспечить удобство обслуживания и монтаж оборудования. Для повышения гидроизоляции применяется пропитка и мембранные покрытия, исключающие проникновение грунтовых вод. Технология сборки колодцев с использованием резиновых прокладок снижает риск смещения и упрощает последующий демонтаж.

Рекомендуется организовывать колодцы с днищем, сваренным и герметизированным на производстве, что снижает проникновение осадков и загрязнений. В зонах с подвижными грунтами рационально применять телескопические конструкции колодцев из полиэтилена с увеличенным коэффициентом деформационного взаимодействия.

Вентиляционные трубы должны иметь диаметр не менее 100 мм и изготавливаться из ПВХ с повышенной устойчивостью к УФ-излучению. Фитинги и отводы – из литого чугуна или армированного пластика с классами прочности не ниже SN 8.

Для обеспечения надежности сети монтаж требует точного выверения уклонов: трубы диаметром 150 мм прокладывают под углом 0,5–1%, с увеличением до 2% для магистральных линий 300 мм. Использование салазок и компенсаторов минимизирует деформации в местах стыков и предотвратит разрушение покрытий.

Принципы устройства очистных сооружений в городской канализации

Для обеспечения надежной фильтрации городских сточных вод необходимо использовать последовательность этапов обработки. Первичный этап включает механическую очистку с применением решеток и песколовок для удаления крупных включений и тяжелых частиц.

Следующий этап – биологическая очистка, в которой применяются аэробные и анаэробные процессы. В аэротенках аэрируют воду с помощью компрессоров, активный ил разлагает органические загрязнители. Анаэробные реакторы эффективны для удаления азота и фосфора.

Для окончательной доочистки используют фильтрационные и осветлительные сооружения:

• Отстойники для осаждения взвешенных веществ;
• Фильтры с загрузкой биоматериалов;
• Ультрафиолетовое облучение или хлорирование для обеззараживания;
• Флотационные установки для удаления масел и жиров;

Для контроля качества воды на выходе рекомендуются автоматизированные системы мониторинга параметров: рН, мутности, содержания растворенного кислорода и концентраций загрязнителей.

Применение модульных конструкций позволяет увеличить пропускную способность и упрощает техническое обслуживание. Проектируя очистные, следует учитывать сезонные колебания объема и состава сливаемых вод.

Подробнее о подходах к организаци сброса и обработки городских стоков можно ознакомиться в статье водоотведение и канализация.

Методы предотвращения засоров и аварий в сетях водоотведения

Регулярное применение гидродинамической промывки с давлением от 150 до 300 бар позволяет эффективно удалять накопившиеся отложения и предотвращать образование пробок в трубопроводах.

Установка сеток и фильтров в местах ввода сточных потоков снижает попадание крупного мусора и крупных фрагментов жиров, которые вызывают замедление движения жидкости и засоры.

Использование твердых труб из полиэтилена высокой плотности (ПЭВД) или ПВХ со сниженной шероховатостью поверхности способствует поддержанию высокой пропускной способности и уменьшает вероятность накопления осадков.

Регулярный видеоконтроль с применением телеинспекционных камер позволяет выявлять нарушения целостности, деформации и отложения, давая возможность провести превентивный ремонт без прерывания эксплуатации.

Внедрение систем автоматического мониторинга уровня и скорости потока жидкости в коллекторных шахтах помогает своевременно обнаруживать аномалии, устраняя аварийные ситуации на ранней стадии.

Использование биологических реагентов на основе ферментов и бактерий, разлагающих органические отложения, уменьшает вероятность формирования жирных и иловых пробок.

Соблюдение проектных уклонов (не менее 2%) обеспечивает самотечное движение и снижает риск застойных зон, где чаще возникают засоры.
