Как установить водяной полотенцесушитель своими руками и не допустить ошибок

Детальная инструкция по самостоятельной установке водяного полотенцесушителя. Разбор частых ошибок при монтаже, способы их избежать и советы профессионалов.

Первое и главное правило: обязательно перекройте стояки горячего водоснабжения перед любыми работами. Не надейтесь на шаровые краны в вашей квартире – они могут протекать. Подайте заявку в управляющую компанию для отключения всего стояка. Работа под давлением недопустима и приведет к потопу.

Снимите габариты старого прибора, включая межосевое расстояние подводок, глубину от стены и тип резьбы (обычно ½ или ¾ дюйма). Новый контур должен точно соответствовать этим параметрам. Если разводка отличается, потребуются дополнительные элементы – гибкие подводки, резьбовые удлинители или сгоны, но жесткое соединение предпочтительнее.

Заранее подготовьте комплект для сборки: два шаровых крана (для отключения устройства), байпас (перемычка между подводками) и воздухоотводчик (кран Маевского). Байпас критически важен для циркуляции воды в системе, когда ваш контур отключен. Игнорирование этого элемента нарушит работу ГВС у соседей.

Все резьбовые соединения уплотняйте правильно. Не используйте паклю без пасты – она быстро разрушится. Примените современные материалы: ленту ФУМ для металлопластика или нить Tangit Unilok для стальных труб. Наматывайте уплотнитель по часовой стрелке, сделав 5-7 витков для надежности.

После монтажа откройте краны на стояке и медленно заполните систему, предварительно стравив воздух через кран Маевского. Проверьте каждое соединение на предмет протечек в течение 20-30 минут. Только убедившись в герметичности, можно эксплуатировать прибор. Если вы не уверены в своих навыках или хотите гарантировать качество работы, рекомендуем воспользоваться услугой профессиональной установки полотенцесушителя https://mbr-group-msk.com/santehnika/ustanovka/polotencesushiteli.

Необходимые инструменты и материалы для монтажа

Соберите следующий набор инструментов и комплектующих перед началом работ.

Инструменты	Назначение
Труборез для металлопластика или болгарка	Точный и ровный рез труб без заусенцев.
Гаечные ключи (раздвижной, накидные на 17-24)	Затягивание резьбовых соединений, монтаж крепежа.
Уровень (лазерный или пузырьковый)	Контроль горизонтали при разметке и фиксации консоли.
Перфоратор с буром по бетону (d=10-12 мм)	Создание отверстий под дюбели для кронштейнов.
Штроборез (если требуется скрытая подводка)	Формирование канавок в стене для труб.
Калибратор и фаскосниматель	Подготовка и очистка краёв металлопластиковых труб.
Пресс-клещи (для пресс-фитингов)	Обжим фитингов при использовании металлопластика.
Паяльный аппарат для полипропилена	Монтаж трубопровода из полипропилена.

Из материалов потребуется:

Материалы	Примечания
Кронштепы (2-4 шт.)	Подбираются под вес и конструкцию радиатора.
Запорная арматура (2 шт.)	Шаровые краны на входе и выходе для отсечения контура.
Трубы (металлопластик, полипропилен)	Сечение согласно проекту, обычно ¾ или ½ дюйма.
Фитинги (уголки, тройники, муфты)	Для организации поворотов и подключения к стояку.
Крепёж (анкерные болты, дюбели)	Надежная фиксация кронштейнов к стене.
Уплотнительная лента (ФУМ), паста	Герметизация резьбовых соединений.
Герметик силиконовый	Для заделки зазоров после монтажа.

Проверьте наличие байпаса с игольчатым клапаном для регулировки потока теплоносителя.

Выбор правильного места и способа подключения

Разместите прибор на расстоянии 90-120 см от уровня чистого пола. Это обеспечит удобство эксплуатации и эффективную циркуляцию теплого воздуха.

Соблюдайте зазоры: минимум 5-7 см от любой стены и 60-80 см от других сантехнических устройств для беспрепятственного обслуживания.

Присоединение к стояку горячего водоснабжения – самый эффективный вариант. Подключение к контуру отопления потребует согласований и возможно только при нижней разводке системы.

Выберите тип подсоединения: боковое или нижнее. Нижнее подключение (подача и обратка снизу) легче в монтаже и скрывает коммуникации, но может немного снизить теплоотдачу. Боковое – классический способ с максимальной эффективностью.

Обязательно установите байпас (перемычку) между подводящей и отводящей линиями на стояке, а также шаровые краны на подводках к змеевику. Это позволит отключить агрегат без остановки всей системы.

Для монтажа в домах с пластиковыми трубами используйте специальные фитинги-переходники, избегая прямого соединения металла с пластиком во избежание электрокоррозии.

Как перекрыть воду в стояке и слить остатки

Первым делом найдите пару стояков в подвале – горячий и холодный. На каждом должен быть рабочий шаровой кран. Не доверяйте старым вентилям: если они не проворачиваются, сразу вызывайте сантехника из управляющей компании. Перекройте оба стояка.

Предупредите соседей сверху и снизу о запланированных работах. Без этого предупреждения вы можете оставить их без воды.

Для слива остатков понадобится обычный шланг подходящего диаметра и сливной винт (который часто выглядит как кран или болт). Подсоедините шланг к этому винту на смесителе в ванной, второй конец направьте в канализацию или ведро. Откройте кран на одном из смесителей и аккуратно открутите сливной винт. После этого можно стравить давление со стояка.

Когда вода перестала течь, закрутите винт обратно. Теперь система готова для безопасного монтажа.

Демонтаж старого полотенцесушителя: ключевые моменты

Первым делом перекройте вентили подачи горячей воды на контур обогревателя. Они находятся на стояке, обычно выше или ниже подключаемого устройства.

Обязательно убедитесь в герметичности запорной арматуры. Откройте технический кран на самом приборе – если вода не капает, можно действовать дальше.

• Подготовьте ёмкости: поставьте под места соединений таз или ведро для слива остатков жидкости из контура.
• Инструмент: потребуется разводной или газовый ключ, болгарка (УШМ) может понадобиться, если резьбовые соединения прикипели.

Основная сложность – открутить старые сгоны или муфты. Не применяйте избыточную силу сразу, это может сорвать резьбу или сломать трубу.

1. Обработайте соединения проникающей смазкой (например, WD-40) и дайте ей подействовать 10-15 минут.
2. Попробуйте осторожно пошевелить соединение в обе стороны, чтобы «сорвать» его с места.
3. Если открутить не получается, единственный вариант – аккуратно срезать элемент болгаркой. Работайте в защитных очках, не повредите резьбу на стояке!

Подготовка резьбовых соединений и намотка уплотнителя

Первым делом тщательно очистите резьбу на подводках и фитингах нагревательного прибора от возможных загрязнений и заводской смазки. Используйте металлическую щетку и ветошь, смоченную в растворителе или бензине "Калоша". Чистая резьба – залог надежного сцепления с уплотнителем.

Выбор материала для герметизации критически важен. Откажитесь от пакли с краской – этот устаревший метод ненадежен. Современные решения:

• Сантехническая нить (Тангит Унилок, Локтайт 55): Идеальна для новичков. Не требует навыков, не боится перекручивания соединения при юстировке.
• Лента ФУМ (фторопластовый уплотнительный материал):> Подходит для идеально гладкой резьбы. Минус – может срезаться при обратном ходе.
• Анаэробный герметик: Обеспечивает максимальную герметичность, но фиксирует соединение "намертво", что усложняет последующий демонтаж.

Технология намотки для нити и ленты ФУМ принципиально разная.

Материал	Направление намотки	Количество витков	Ключевые нюансы
Сантехническая нить	По ходу резьбы (по часовой стрелке)	До полного закрытия канавок резьбы (обычно 4-6 витков)	Начинайте намотку от начала резьбы, равномерно распределяя материал. Сильного натяжения не требуется.
Лента ФУМ	Против хода резьбы (против часовой стрелки)	4-5 слоев для диаметра 1/2 дюйма, 6-8 для 3/4 дюйма	Ленту натягивайте с усилием, чтобы она растягивалась и плотно облегала резьбу. Каждый новый виток должен перекрывать предыдущий на половину ширины.

После намотки аккуратно наживите гайку или муфту на резьбу вручную. Если она идет туго, но без перекоса – вы все сделали правильно. Затяжку производите динамометрическим ключом. Усилие для большинства латунных фитингов на 1/2 дюйма составляет 12-15 Н·м. Избегайте чрезмерных усилий, которые могут сорвать резьбу.

Установка запорной арматуры и байпаса

Обязательно врежьте в систему байпас – перемычку между подающей и обратной линией. Зазор между осями подводок стандартен, поэтому берите готовый узел в сборе. Диаметр байпаса должен быть на калибр меньше, чем магистральных труб. Например, при разводке ¾ дюйма перемычку берите ½ дюйма.

Крайне важный нюанс: на самом байпасе не ставьте никакую запорную арматуру. Перекрыв его, вы полностью направляете поток теплоносителя через стояк, что нарушает гидравлический баланс во всей системе.

Для герметизации резьбовых соединений используйте льняное волокно или нить-упоконку в сочетании с герметизирующей пастой. Наносите уплотнитель равномерно, без излишков, чтобы при затяжке излишки не попали внутрь и не засорили терморегуляторы.

После сборки узла откройте краны на приборе и убедитесь, что байпас остается свободным. Это гарантирует, что теплоноситель будет циркулировать через контур даже при отключенном состоянии змеевика.

Правильная разметка и крепление нового прибора к стене

Начинайте с точной разметки точек крепления. Для этого разместите агрегат в проектном положении и через монтажные отверстия в кронштейнах сделайте метки на стене.

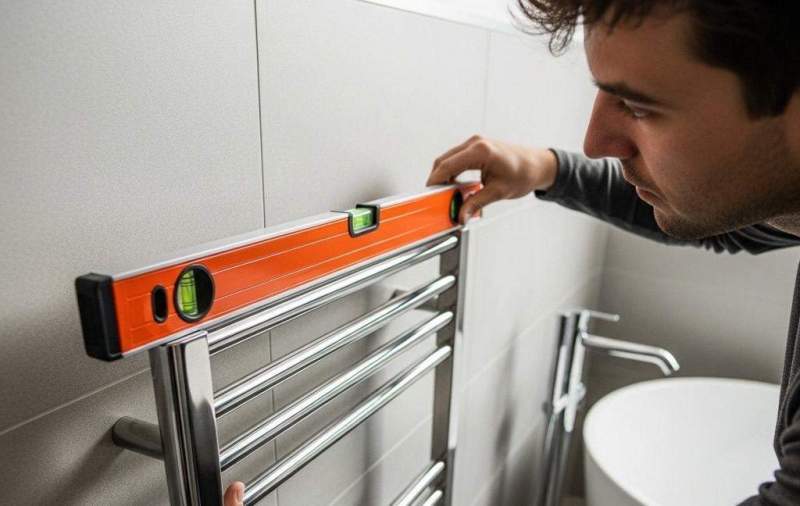

1. Контролируйте уровень: Приложите строительный уровень к верхней планке устройства. Допустимое отклонение – не более 2 мм на всю длину конструкции.
2. Проверьте зазоры: Убедитесь, что расстояние от стены до прибора соответствует паспортным значениям (обычно 35-50 мм), а до ближайших объектов (мебели, подоконника) – не менее 60-70 мм.

Для сверления используйте бур, соответствующий материалу стены и диаметру дюбелей. Глубина отверстия должна на 5-7 мм превышать длину дюбеля.

• Кирпич или бетон: Применяйте ударный режим дрели и победитовые сверла.
• Пустотелая плита: Используйте перфоленту или специальные дюбели-бабочки для надежной фиксации в полости.

Зафиксируйте кронштейны на стене с помощью анкерных болтов. Подтягивайте крепеж до момента, когда шайба начнет немного вдавливаться в металл, но не деформирует его.

Повесьте радиатор на закрепленные кронштейны. После навешивания конструкция должна стоять жестко, без люфта и перекосов.

Подключение полотенцесушителя к системе: пошаговое действие

Начинайте с проверки резьбовых соединений на корпусе прибора – они должны быть чистыми, без следов заводского брака.

Накрутите на ответные части узлов подключения шаровые краны с накидными гайками («американки») – это обязательно для возможности отключения и обслуживания контура.

Соберите байпас, если он предусмотрен схемой обвязки. Диаметр байпаса должен быть на шаг меньше диаметра подводящих труб.

Выполните предварительную сборку: присоедините кран-полуюнг с одной стороны и запорную арматуру с другой, чтобы убедиться в точности подгонки всех элементов.

Снимите защитную пленку с изделия, если она присутствует.

Подключите узел к подводкам, используя только прокладки, идущие в комплекте, и динамометрический ключ для затяжки с моментом не более 15-20 Н·м.

Плавно откройте краны и проведите пробное включение, проверив каждый стык на герметичность.

Убедитесь в равномерном прогреве всех секций после заполнения контура теплоносителем.

Проверка всех соединений на герметичность перед запуском

Перед подачей теплоносителя в контур обязательно выполните опрессовку системы. Этот этап нельзя игнорировать, так как он выявит незаметные глазу протечки.

Для проверки вам потребуется:

• Опрессовочный насос (ручной или электрический) с манометром.
• Стандартный ремонтный набор инструментов (гаечные ключи, отвертки).

Порядок действий:

1. Перекройте вентили, ведущие от стояка, чтобы изолировать прибор от общей системы.
2. Подключите опрессовщик к крану Маевского или специальному отводу на одном из торцов прибора.
3. Плавно нагнетайте давление, пока манометр не покажет значение, в 1,5 раза превышающее рабочее (обычно это 6-10 атмосфер).
4. Зафиксируйте показания манометра и оставьте систему под давлением минимум на 30 минут.

Контролируйте результат:

• Если стрелка манометра осталась на месте – соединения герметичны.
• Если давление упало – ищите место утечки. Чаще всего проблема в резьбовых соединениях, которые нужно подтянуть или перепаковать.

Тщательно осмотрите все стыки, особенно в местах подводки и монтажных узлов. Убедившись в отсутствии малейших капель, можно смело запускать систему.

Как правильно заполнить систему водой и удалить воздух

Начинайте заполнение с нижней точки, оставив верхний кран Маевского на приборе открытым. Это позволит воздуху вытесняться водой и выходить именно через него.

Подавайте воду плавно, не создавая избыточного давления. Следите за струйкой, выходящей из крана: когда пойдет равномерный поток без пузырей, закройте кран. Не забудьте поочередно проделать эту операцию со всеми воздухоотводчиками в контуре, если они есть.

Проверьте работоспособность узла:

• Включите отопление или переключите котел на нагрев.
• Дайте системе прогреться.
• Убедитесь, что все секции нагреваются равномерно.
• При необходимости снова стравите воздух, так как при нагреве он может выделиться из теплоносителя.

Для дополнительной защиты от завоздушивания в процессе эксплуатации, на входную подводку можно установить автоматический воздухоотводчик.

Контрольная проверка на отсутствие протечек

Перед первым пуском системы обязательно перекройте вентили на стояках горячего водоснабжения. Это предотвратит возможный потоп, если соединения окажутся негерметичными.

Снимите декоративные заглушки с коллекторов и откройте запорную арматуру, чтобы теплообменник наполнился теплоносителем. Внимательно осмотрите все резьбовые соединения, места пайки и фитинги. Признак неисправности – малейшее образование капель или даже мокрое пятно.

Обеспечьте давление в системе на 25-30% выше рабочего (примерно 6-7 атмосфер) с помощью опрессовочного насоса. Удерживайте это давление не менее 30 минут.

Проведите повторный тщательный осмотр всех узлов. Для уверенности промокните подозрительные места сухой салфеткой – она останется сухой при полной герметичности.

Только после полной проверки и отсутствия малейших признаков влаги можно включать подачу теплоносителя и начинать эксплуатацию.

Чего категорически нельзя делать при монтаже

Пренебрегать проверкой давления в системе отопления или горячего водоснабжения. Убедитесь, что краны на стояке перекрыты, а избыточное давление стратифицировано через кран Маевского. Монтаж под напряжением в системе приведет к протечке.

Подключать корпус прибора к стационарным стоякам с помощью жесткой сварки без установки съемных соединений (американок). Это сделает невозможным демонтаж оборудования для ремонта или замены без вскрытия труб.

Использовать несертифицированные материалы для подводки. Применение обычных водопроводных фитингов, не рассчитанных на температуру свыше 85°C, приведет к быстрому выходу их из строя.

Запрещенное действие	Правильная альтернатива
Монтаж впритык к стене	Обеспечьте зазор минимум 30-50 мм для эффективной конвекции.
Установка запорной арматуры на байпас в стояковой системе	Байпас должен оставаться открытым, чтобы не нарушать циркуляцию теплоносителя в стояке.
Применение сильфонных гофр вместо сварных соединений	Используйте только сантехнические сгоны или сварные швы для долговечности.

Нарушать уклон подводящих трубопроводов. Трубы должны монтироваться с уклоном в сторону прибора для предотвращения завоздушивания контура.

Оставлять устройство незакрепленным на стене. Обязательно используйте штатные кронштейны, чтобы исключить нагрузку на соединения с коммуникациями.
